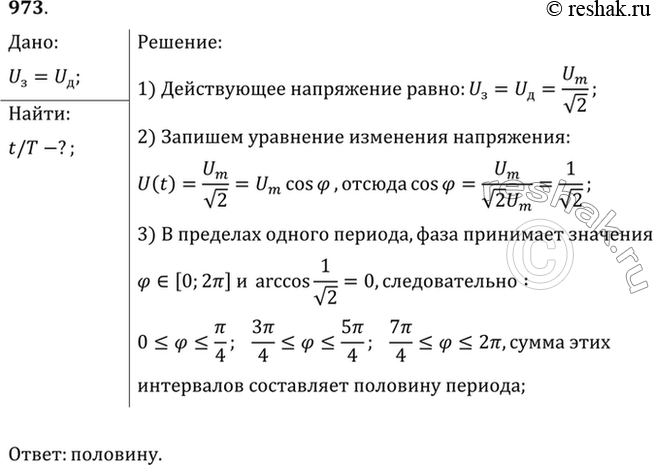

Решение #1

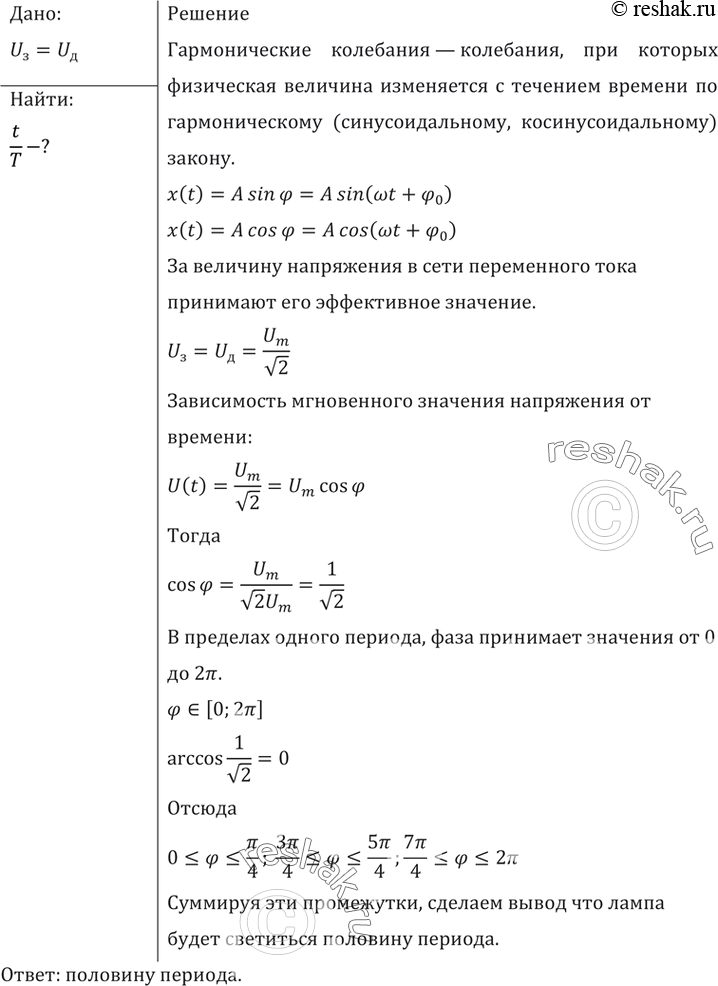

Решение #2
ИИ
Разбор
Варианты ответа:
В сети переменного тока напряжение изменяется по закону
u = Uₘ sin ωt,
где Uₘ = √2U. Напряжение зажигания лампы равно действующему напряжению U, поэтому лампа светит при
|u| ≥ U, то есть |sin ωt| ≥ 1/√2.
Это условие выполняется в течение половины каждого периода. Следовательно, лампа будет светить суммарно T/2, то есть половину периода.
u = Uₘ sin ωt,
где Uₘ = √2U. Напряжение зажигания лампы равно действующему напряжению U, поэтому лампа светит при
|u| ≥ U, то есть |sin ωt| ≥ 1/√2.
Это условие выполняется в течение половины каждого периода. Следовательно, лампа будет светить суммарно T/2, то есть половину периода.
Амплитуда сетевого напряжения в √2 раза больше его действующего значения. Поэтому порог зажигания достигается через 1/8 периода после начала каждого полупериода, а опускается ниже порога за 1/8 периода до его конца. В каждом полупериоде лампа горит 1/4 периода. За полный период таких промежутка два, следовательно, общее время свечения равно T/2.
Порог лампы равен Uд, а максимальное напряжение сети составляет √2Uд. За каждый полупериод синусоида превышает порог по модулю на угловом интервале π/2. Таких интервалов за период два, их общая длительность соответствует углу π из 2π. Поэтому лампа светит половину периода: t = T/2.
Рассмотрим вариант решения задания из учебника
Рымкевич 10-11 класс, Просвещение:
Неоновая лампа начинает светить, когда напряжение на ее электродах достигает строго определенного значения. Какую часть периода будет светить лампа, если ее включить в сеть, действующее значение напряжения в которой равно этому напряжению? Считать, что напряжение, при котором лампа гаснет, равно напряжению зажигания.
