№825 ГДЗ Рымкевич 10-11 класс (Физика)
Решение #1
Решение #2
Решение #3
ИИ
Разбор
Варианты ответа:

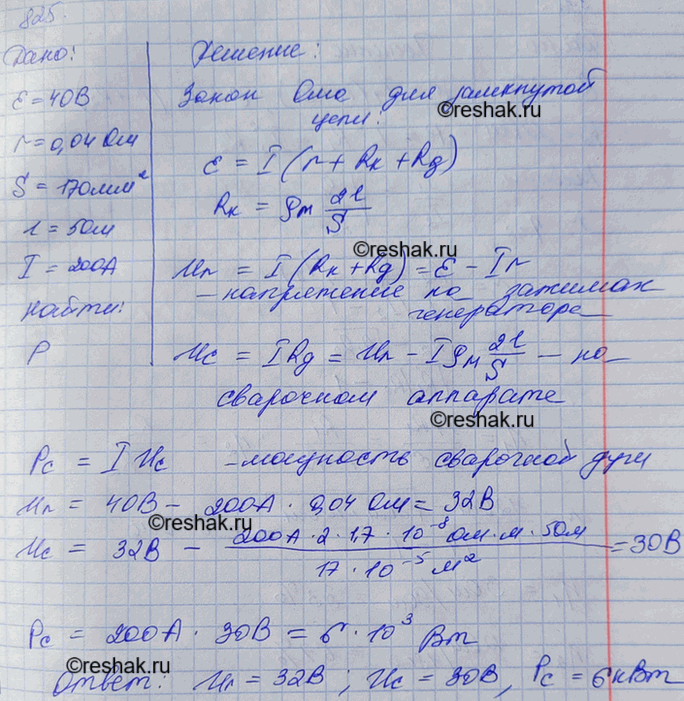

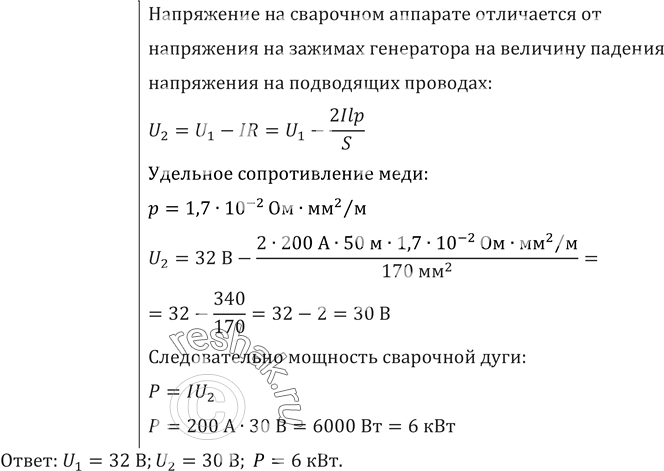

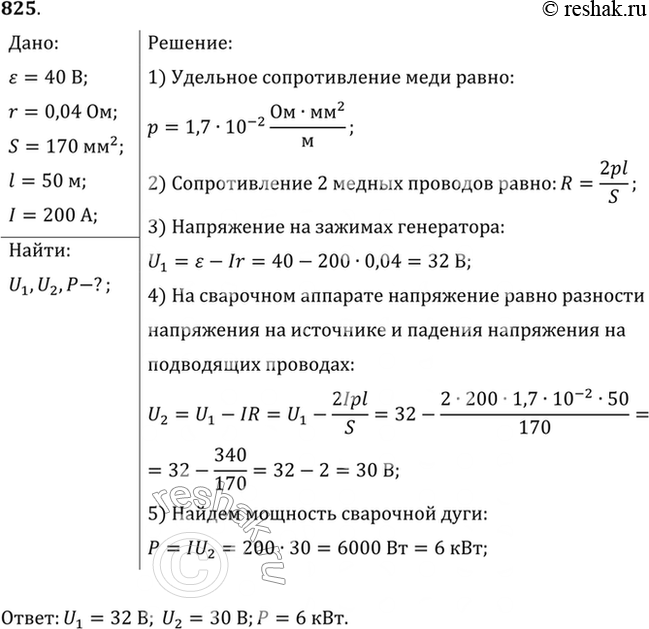

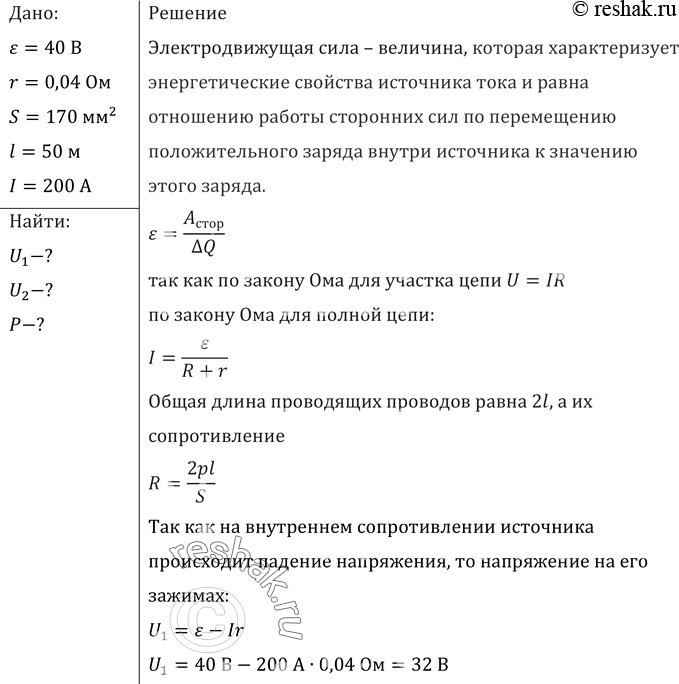

Дано:
ЭДС генератора ε = 40 В,
внутреннее сопротивление r = 0,04 Ом,
I = 200 А,
l = 50 м,
S = 170 мм²,
ρмеди = 0,017 Ом·мм²/м.
Напряжение на зажимах генератора:
Uген = ε − Ir = 40 − 200 · 0,04 = 32 В.
Ток проходит по двум проводам кабеля, поэтому их общая длина равна 2l = 100 м. Сопротивление кабеля:
Rкаб = ρ · 2l/S = 0,017 · 100/170 = 0,01 Ом.
Падение напряжения в кабеле:
ΔU = IRкаб = 200 · 0,01 = 2 В.
Следовательно, напряжение на сварочном аппарате:
Uсв = Uген − ΔU = 32 − 2 = 30 В.
Мощность сварочной дуги:
P = UсвI = 30 · 200 = 6000 Вт = 6 кВт.
Ответ: напряжение на зажимах генератора — 32 В, на сварочном аппарате — 30 В, мощность дуги — 6 кВт.
ЭДС генератора ε = 40 В,
внутреннее сопротивление r = 0,04 Ом,
I = 200 А,
l = 50 м,
S = 170 мм²,
ρмеди = 0,017 Ом·мм²/м.
Напряжение на зажимах генератора:
Uген = ε − Ir = 40 − 200 · 0,04 = 32 В.
Ток проходит по двум проводам кабеля, поэтому их общая длина равна 2l = 100 м. Сопротивление кабеля:
Rкаб = ρ · 2l/S = 0,017 · 100/170 = 0,01 Ом.
Падение напряжения в кабеле:
ΔU = IRкаб = 200 · 0,01 = 2 В.
Следовательно, напряжение на сварочном аппарате:
Uсв = Uген − ΔU = 32 − 2 = 30 В.
Мощность сварочной дуги:
P = UсвI = 30 · 200 = 6000 Вт = 6 кВт.
Ответ: напряжение на зажимах генератора — 32 В, на сварочном аппарате — 30 В, мощность дуги — 6 кВт.
Для замкнутой цепи длина медных проводов составляет 2 · 50 = 100 м. Сопротивление кабеля:
R = ρl/S = 0,017 · 100/170 = 0,01 Ом.
Потери напряжения внутри генератора и в кабеле:
Uвнутр = Ir = 200 · 0,04 = 8 В,
Uкаб = IR = 200 · 0,01 = 2 В.
Поэтому до сварочного аппарата доходит напряжение:
Uсв = ε − Uвнутр − Uкаб = 40 − 8 − 2 = 30 В.
Напряжение непосредственно на зажимах генератора равно ЭДС за вычетом внутренней потери:
Uзаж = 40 − 8 = 32 В.
Мощность сварочной дуги:
P = UсвI = 30 · 200 = 6000 Вт = 6 кВт.
Ответ: Uзаж = 32 В; Uсв = 30 В; P = 6 кВт.
R = ρl/S = 0,017 · 100/170 = 0,01 Ом.
Потери напряжения внутри генератора и в кабеле:
Uвнутр = Ir = 200 · 0,04 = 8 В,
Uкаб = IR = 200 · 0,01 = 2 В.
Поэтому до сварочного аппарата доходит напряжение:
Uсв = ε − Uвнутр − Uкаб = 40 − 8 − 2 = 30 В.
Напряжение непосредственно на зажимах генератора равно ЭДС за вычетом внутренней потери:
Uзаж = 40 − 8 = 32 В.
Мощность сварочной дуги:
P = UсвI = 30 · 200 = 6000 Вт = 6 кВт.
Ответ: Uзаж = 32 В; Uсв = 30 В; P = 6 кВт.
С учётом обратного провода длина кабеля равна 100 м, поэтому
Rкаб = ρ·2l/S = 0,017·100/170 = 0,01 Ом.
Напряжение на зажимах генератора:
Uген = ε − Ir = 40 − 200·0,04 = 32 В.
В кабеле теряется 200·0,01 = 2 В, значит,
Uдуги = 32 − 2 = 30 В,
Pдуги = IUдуги = 200·30 = 6000 Вт = 6 кВт.
Ответ: 32 В; 30 В; 6 кВт.
Rкаб = ρ·2l/S = 0,017·100/170 = 0,01 Ом.
Напряжение на зажимах генератора:
Uген = ε − Ir = 40 − 200·0,04 = 32 В.
В кабеле теряется 200·0,01 = 2 В, значит,
Uдуги = 32 − 2 = 30 В,
Pдуги = IUдуги = 200·30 = 6000 Вт = 6 кВт.
Ответ: 32 В; 30 В; 6 кВт.
Рассмотрим вариант решения задания из учебника
Рымкевич 10-11 класс, Просвещение:
От генератора с ЭДС 40 В и внутренним сопротивлением 0,04 Ом ток поступает по медному кабелю площадью поперечного сечения 170 мм2 к месту электросварки, удаленному от генератора на 50 м. Найти напряжение на зажимах генератора и на сварочном аппарате, если сила тока в цепи равна 200 А. Какова мощность сварочной дуги?
